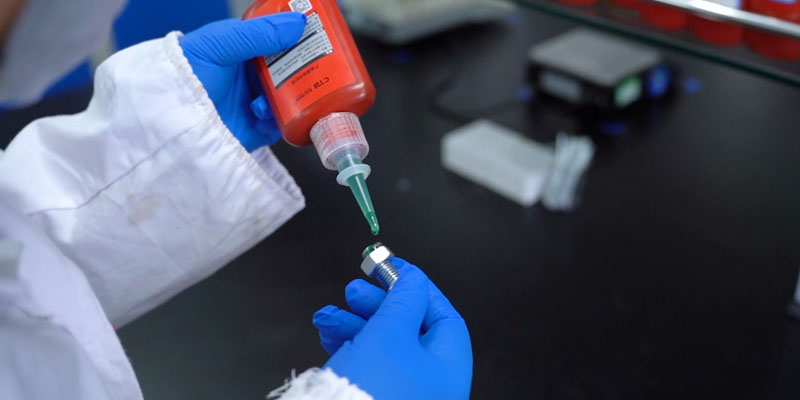

螺纹胶从液态到固态的固化过程，直接决定了螺纹连接的可靠性。无论是手工涂胶还是机器涂胶，判断固化是否完全都需要科学方法 —— 过早受力可能导致胶层断裂，过晚操作则影响生产效率。以下实用检测手段可覆盖不同场景的需求。

外观观察法：是最基础的判断依据。完全固化的螺纹胶会形成均匀的固态胶膜，颜色较固化前略深且无黏性。若在螺纹间隙中观察到半透明的黏稠区域，或用指尖轻触仍有拉丝现象，说明固化未完成。对于可拆卸型螺纹胶，完全固化后胶层表面会呈现轻微弹性;而永久锁固型则表现为刚性质感，指甲划过时不会留下痕迹。这种方法适合初步筛查，但无法量化固化程度。

扭矩测试法：能直观反映固化强度。使用扭矩扳手沿松动方向施加力，若达到该型号螺纹胶的最低拆卸扭矩标准(如低强度型号通常为 5-15N・m)，且螺栓无明显位移，说明固化合格。某机械维修手册中明确规定：M10 螺栓使用中强度螺纹胶时，固化后的初始松动扭矩需达到 20N・m 以上。测试时需注意：首次施力应缓慢增加，避免瞬间冲击力破坏未完全固化的胶层。

硬度测量法：适用于需要精确评估的场景。采用邵氏硬度计(A 标尺)测量胶层表面，完全固化的螺纹胶硬度通常在 60-80HA 之间，未固化的胶层则低于 30HA。测量前需清理螺纹外露部分的胶层，确保探头与胶膜紧密接触。这种方法尤其适合批量生产中的抽检，能有效监控固化工艺的稳定性。

溶剂测试法：可验证化学稳定性。用酒精或丙酮擦拭胶层表面，完全固化的胶膜不会出现溶解、膨胀现象;若出现表面发黏或溶解痕迹，说明交联反应未完成。需注意：永久锁固型螺纹胶对溶剂的耐受性更强，测试时间应延长至 30 秒以上，而可拆卸型在 10 秒内即可显现是否固化完全。

温度监测法：能辅助判断固化进程。通过红外测温仪追踪胶层区域的温度变化，固化反应会释放少量热量(通常使局部温度升高 2-5℃)，当温度曲线趋于平稳且保持 2 小时以上，可初步判定固化完成。这种方法适合大型设备的螺栓组检测，能同时监控多个连接点的固化状态。

实际应用中，建议结合多种方法综合判断：外观法用于快速筛查，扭矩法验证实际紧固效果，硬度法进行质量追溯。对于关键部件，还需参考厂家提供的固化时间表 —— 在标准环境下(25℃、50% 湿度)，低强度螺纹胶通常 24 小时完全固化，高强度型号则需要 48 小时。只有当各项指标均达标时，才能确认螺纹胶真正发挥了锁固作用。
