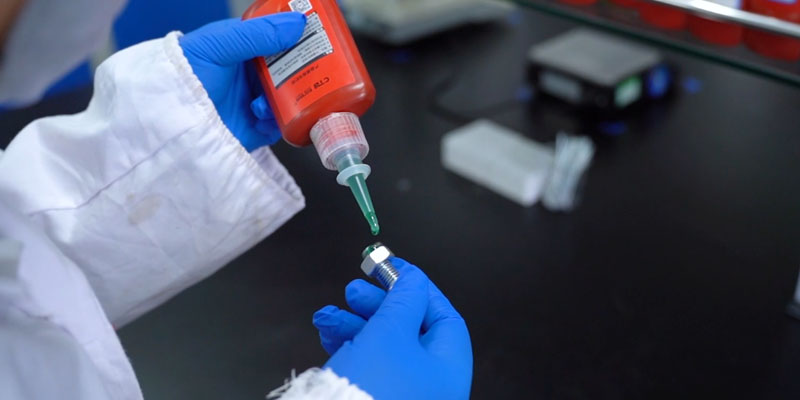

在螺纹胶的使用过程中，很多人将重点放在产品型号选择上，却忽视了涂覆前的预处理步骤。事实上，这些看似不起眼的操作，直接影响着胶层的最终牢固度。专业测试数据显示，规范的预处理能让螺纹胶的剪切强度提升 50% 以上，大幅降低后期松动风险。

第一步：彻底清洁螺纹表面，清除油污与杂质

工业生产或维修中，螺纹表面常残留机油、切削液、铁锈或粉尘，这些污染物会在胶层与螺纹间形成隔离层，导致胶层无法紧密附着。某机械厂曾因未清洁新加工螺栓的切削油，涂胶后仅运行 3 天就出现松动。正确做法是：用蘸有工业酒精或专用清洗剂的抹布反复擦拭螺纹，直至无油迹;若有锈迹，需用细砂纸打磨至露出金属本色，再用压缩空气吹净粉尘。对于油污严重的螺纹，可先用碱性除油剂浸泡 10 分钟，冲洗干燥后再涂胶。

第二步：检查螺纹配合间隙，避免过松或过紧

螺纹配合过松(间隙>0.2mm)会导致胶液填充不足，固化后胶层易受振动冲击而断裂;过紧则会使胶液被挤出，无法形成完整胶膜。建议用塞尺测量间隙，若过松，可先在螺纹上缠绕 1-2 圈生料带(仅覆盖 1/3 螺纹高度)，再涂胶;若过紧，需用丝锥或板牙修整螺纹，确保装配时能顺利拧入且无明显晃动。某汽车维修店的实践表明，调整间隙后，螺纹胶的抗振动性能提升 40%。

第三步：干燥处理，杜绝水分影响固化

潮湿环境或刚清洗过的螺纹会残留水分，厌氧型螺纹胶遇水会延缓固化速度，甚至出现 “局部不固化” 现象。测试显示，含水量>5% 的螺纹表面，胶层固化时间会延长 3 倍，强度下降 30%。处理方式：若环境湿度>80%，可用电吹风冷风档吹干螺纹;低温高湿环境下，可将螺纹加热至 30-40℃(避免高温破坏胶性)，保持 5 分钟后自然冷却，再进行涂胶。

第四步：区分材质特性，针对性预处理

不同材质的螺纹需差异化处理：铝合金、铜等软质金属螺纹，需避免使用腐蚀性强的清洗剂，可选用中性清洁剂，防止表面氧化层被破坏;塑料螺纹则要检查是否有毛刺，用细锉刀修整后，用异丙醇擦拭，避免清洁剂溶解塑料表面。某电子厂为塑料外壳螺纹预处理时，因误用强溶剂导致螺纹开裂，更换预处理方案后，合格率从 65% 提升至 98%。

第五步：装配前的胶液活化(针对低温环境)

当环境温度低于 15℃时，螺纹胶的固化活性会下降。此时可将胶瓶放入 30℃温水中浸泡 5 分钟(避免高温)，让胶液恢复流动性;涂胶后在螺纹附近用红外灯(距离 30cm 以上)低温烘烤，加速固化反应。某北方机械厂冬季施工时，通过此方法使胶层 24 小时固化强度达标率从 70% 提升至 100%。

这些预处理步骤看似简单，却能从根源上解决胶层附着不良、固化不完全等问题。无论是工业装配还是家用维修，花 5-10 分钟做好预处理，能让螺纹胶的紧固效果事半功倍，显著延长设备或物件的使用寿命。
