厌氧胶在工业装配中的表现直接影响螺纹连接的可靠性，但实际使用中，固化速度慢、最终强度不足等问题时有发生。这些看似偶然的故障，往往与环境条件、操作规范或产品选择密切相关，掌握科学的排查方法才能有效解决。

固化速度迟缓的核心原因可归结为三类。环境温度过低是最常见因素 —— 当温度低于 15℃时，即使是普通型号的厌氧胶，固化时间也会延长 2-3 倍。此时需检查工作环境温度，若无法改善温控条件，应及时更换低温固化型产品，其专用催化剂能在 0℃以上保持反应活性。螺纹表面的油污或氧化层也会阻碍固化，统计显示，未经脱脂处理的螺栓，固化时间会增加 50% 以上，建议使用专用清洗剂去除杂质后再施胶。

强度不足的问题多源于操作细节的疏漏。胶层厚度是关键影响因素：过薄(小于 0.05mm)会导致固化不完全，过厚(大于 0.2mm)则会因氧气残留抑制交联反应，理想厚度应控制在 0.08-0.15mm 之间。对于粗牙螺纹(如 M12×1.75)，可适当增加涂布量以填充间隙;细牙螺纹则需减少用量，避免胶液溢出浪费。基材材质也会产生影响，不锈钢、铝合金等惰性金属表面缺乏游离金属离子，会降低固化强度，此时需配合底漆使用，通过引入活性成分提升胶层与基材的结合力。

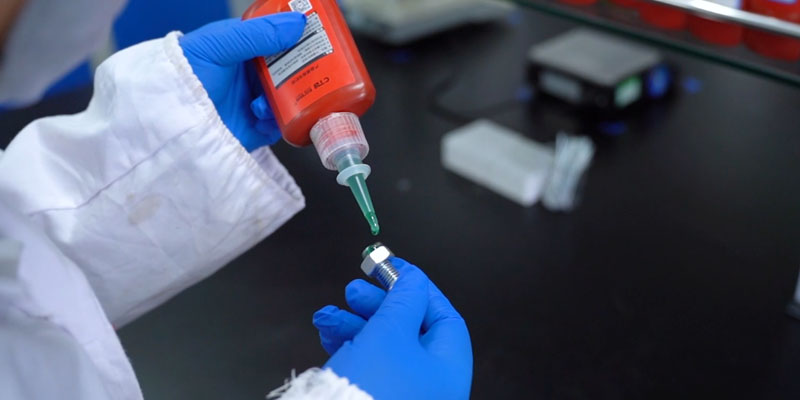

解决这些问题的系统性方案需从三方面入手。预处理阶段，需用钢丝刷清理螺纹毛刺，再用异丙醇擦拭表面，确保达到 Sa2.5 级清洁度;施胶时采用 “三点涂布法”，在螺纹圆周均匀分布三个胶点，保证装配后胶层全覆盖;固化过程中，若环境温度偏低，可采用红外加热灯局部升温(不超过 60℃)，加速反应进程。对于高强度需求场景(如风电法兰连接)，建议在施胶后 24 小时进行扭矩复检，确保固化强度达到设计标准(通常不低于 30N・m)。

特殊场景下的应对策略同样重要。在潮湿环境中施工，需选择耐水型厌氧胶，其配方中的憎水基团能减少水分对固化的干扰;用于振动设备时，应优先选用韧性配方产品，避免刚性过强导致胶层疲劳开裂。当出现固化异常时，可通过 “反向验证法” 排查原因：取少量胶液涂布在标准钢片上，在 25℃环境中观察 24 小时，若仍未完全固化，则说明产品已失效，需更换批次;若固化正常，则需从操作流程或环境条件中寻找问题根源。

通过科学分析问题成因，结合针对性的工艺优化，厌氧胶的固化性能和强度表现能得到有效保障。在实际应用中，建议建立 “材料 - 环境 - 操作” 三位一体的质量控制体系，将常见问题的预防措施纳入标准化作业流程，才能充分发挥厌氧胶在螺纹锁固中的核心作用。
