在厌氧胶施工过程中，气泡和固化不完全是两大高频问题，不仅影响密封性能，更可能埋下管道渗漏、设备松动的隐患。掌握这些缺陷的成因与补救技巧，是保障工程质量的关键。

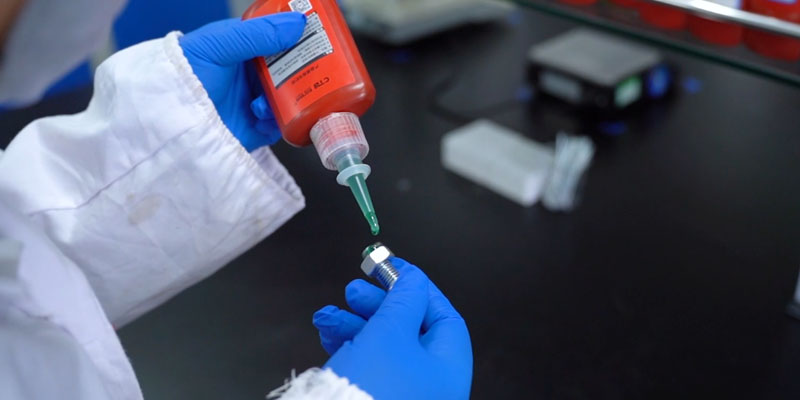

气泡的产生多源于施工操作的细节疏漏。当胶液涂抹速度过快时，空气容易被裹挟进胶层，在螺纹啮合过程中形成密闭气泡;若螺纹表面存在油污或锈蚀，胶液无法均匀浸润金属表面，也会因局部张力不均产生气泡。此外，高粘度厌氧胶在低温环境下流动性下降，涂抹时易形成空洞，进而发展为气泡。解决这类问题需从源头控制：涂胶前用无水乙醇彻底清洁螺纹，确保表面无杂质;采用 “螺旋式涂胶法”，沿螺纹小径匀速涂抹，同时用毛刷轻扫胶层排出气泡;若环境温度低于 15℃，可将胶瓶置于 30℃温水中预热 10 分钟，提升流动性后再施工。

固化不完全的表现形式多样，可能是局部胶层保持液态，也可能是固化后强度不足。这一问题往往与三个因素相关：

一是密封空间的氧气未充分隔绝，如螺纹配合间隙过大(超过 0.25mm)，空气持续渗入阻碍固化;

二是金属材质影响，铜、铝等非铁金属表面缺乏催化成分，需搭配专用底漆使用;

三是固化时间不足，高温环境下虽能加速固化，但至少需保证 3 小时初固时间，常温下则需等待 24 小时。

补救时需分情况处理：对未完全固化的部位，可先拆除连接件，用专用解胶剂清除残留胶层，重新涂胶后选用大间隙型厌氧胶并增加涂抹量;非铁金属表面需补涂底漆，静置 5 分钟后再涂胶;若因固化时间不足导致强度不够，可通过加热至 50℃并保持 2 小时的方式促进完全固化。

值得注意的是，缺陷补救后的检测环节必不可少。对于气泡问题，可在胶层固化后用超声波检测仪扫描螺纹连接处，确认内部无空洞;固化效果则通过 “扭矩测试” 验证，施加规定扭矩后观察是否出现松动，同时检查胶层是否均匀分布。此外，施工前进行小范围试涂能有效规避批量问题，特别是更换胶种或金属材质时，试涂后需测试 24 小时固化效果，确认合格后再全面施工。

厌氧胶的施工质量直接决定其密封与锁固效能，面对气泡和固化不完全等问题，既要精准诊断成因，更要掌握针对性的预防与补救方法。通过规范操作流程、适配工况参数，才能让厌氧胶充分发挥性能优势，为管道与设备的安全运行提供可靠保障。
